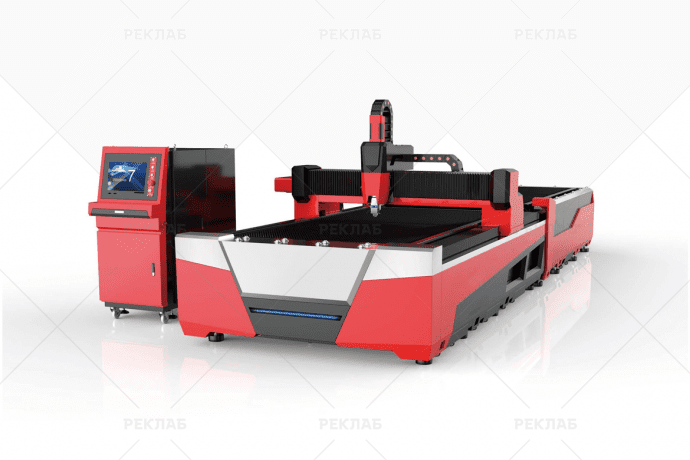

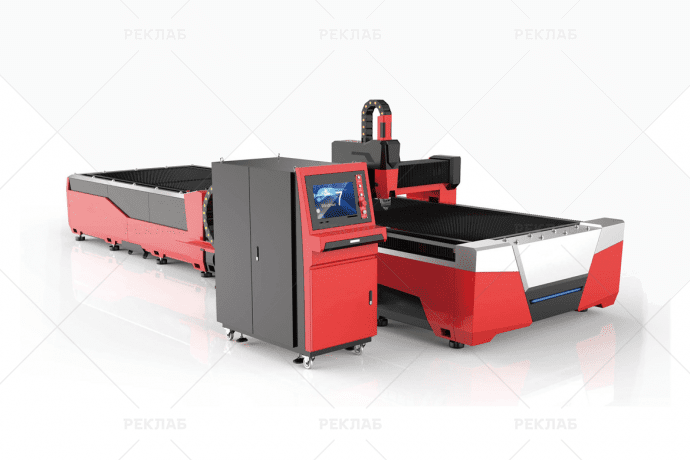

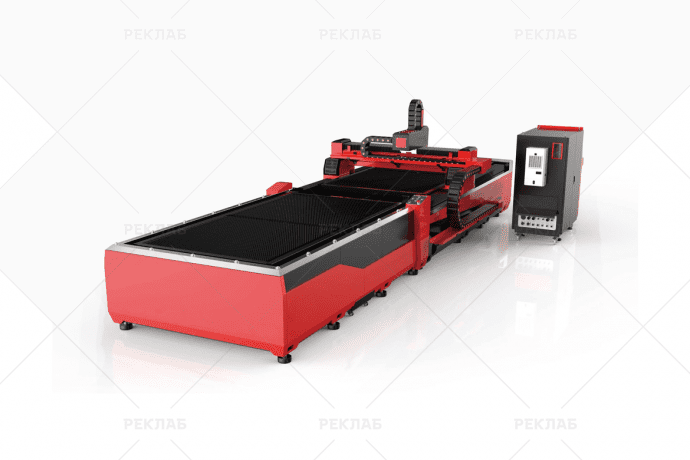

Raylogic FBX EX 2040
В наличии на складе:
1 в наличии
Размер рабочей области: 2000х4000
Мощность источника: 750, 1000, 1500, 2000, 3000, 4000, 6000 Вт
Модель лазерного источника: Raycus (КНР), IPG (Россия)
Дополнительные опции: сменные паллеты
Структура рабочей поверхности, стандартно: Зубчатые ламели
Высота рабочей области: 120 мм
Тип лазерного источника: Волоконный иттербиевый
1 в наличии
- Размер рабочей области:2000х4000
- Мощность источника:750, 1000, 1500, 2000, 3000, 4000, 6000 Вт
- Модель лазерного источника:Raycus (КНР), IPG (Россия)
- Дополнительные опции:сменные паллеты
- Структура рабочей поверхности, стандартно:Зубчатые ламели
- Высота рабочей области:120 мм
- Тип лазерного источника:Волоконный иттербиевый
- Длина волны излучения:1060-1080 нм
- Тип охлаждения источника:Жидкостное
- Тип охлаждения лазерной головы:Жидкостное
- Оптимальный теплоноситель:Дистиллированная вода
- Используемые газы для работы:Воздух, Кислород, Азот, Аргон
- Габариты волоконного источника :650х900х150 мм
- Системы комфортной эксплуатации:Управление и настройка необходимых узлов лазерного комплекса, Отдельные параметры режимов раскроя и врезки, Автоматическая оптимизация задания раскроя, Улучшенная функция перфорации – FLYCUT, Оптимальное расположение деталей – NESTING, Функция охлаждения контура реза – LEAD POS, Функция микро-перемычек – MICRO JOINT, Дистанционная диагностика
- Системы аварийной защиты:Защита режущей головы от столкновения с посторонними предметами, Аварийная остановка сервоприводов при опасности столкновения режущей головы с посторонними предметами
- Бренды используемых компонентов:Кабели – Helukabel(Германия), Электрические компоненты – Schneider(Франция), Сервоприводы – Yaskawa(Япония), Косозубая реечная передача – YYC(Тайвань), Направляющие – CSK(Тайвань), Режущая голова – Raytools, WSX(Швейцария/КНР), Электропневматический преобразователь – SMC(Япония)
- Скорость холостых перемещений X/Y/Z:150/150/10 м/мин
- Векторные ускорения X/Y:1.2 g
- Точность позиционирования:0.01 мм
- Точность повторения:0.05 мм
- Срок службы лазерного источника :до 100 000 ч
- Мотор оси Х:Сервомотор Yaskawa мощность 1300Вт
- Привод оси Х:Сервопривод Yaskawa
- Передача оси Х:Косозубая рейка 24мм и шестерня
- Направляющая оси X:Стальная линейная направляющая квадратного профиля 28мм
- Моторы оси Y:Два Сервомотора Yaskawa суммарной мощностью 3600Вт
- Привод оси Y:Сервопривод Yaskawa
- Передача оси Y:Косозубая рейка 24мм и шестерня
- Направляющие оси Y:Стальные линейные направляющие квадратного профиля 28мм
- Мотор оси Z:Сервомотор Panasonic мощность 800Вт
- Привод оси Z:Сервопривод Panasonic
- Передача оси Z:Косозубая рейка 24мм и шестерня
- Направляющие оси Z:Стальные линейные направляющие квадратного профиля 28мм
- Количество концевых датчиков:6 шт
- Тип концевых датчиков на Осях X,Y:бесконтактные Omron, 4 шт
- Тип концевых датчиков на Оси Z:контактные, 1 шт / Ёмкостный магнитный BCS 100, 1 шт
- Система управления:CypCut
- Тип данных:G-code
- Операционная система:Windows 7/10
- Дисплей на стойке управления:21″
- Порт передачи данных:USB, EtherNet, RS485, RS232
- Язык управляющей программы:Английский
- Объем памяти ПК:500 Гб
- Типы допустимых файлов:AI, PLT, DXF, DWG
- Минимальный размер перфорации:0.1 мм
- Диаметр коллиматорной линзы:30 мм
- Диаметр фокусирующей линзы:30 мм
- Электропитание:Переменное напряжение(AC) 380V/ Частота, 50HZ
- Потребляемая мощность:<10 000 w
- Габариты:8400х3150х1900 мм
- Масса:8 800 кг
- Контроль качества :Двухуровневый – Представительство Реклаб в КНР/Реклаб(Россия)
- Гарантия:12 мес.
