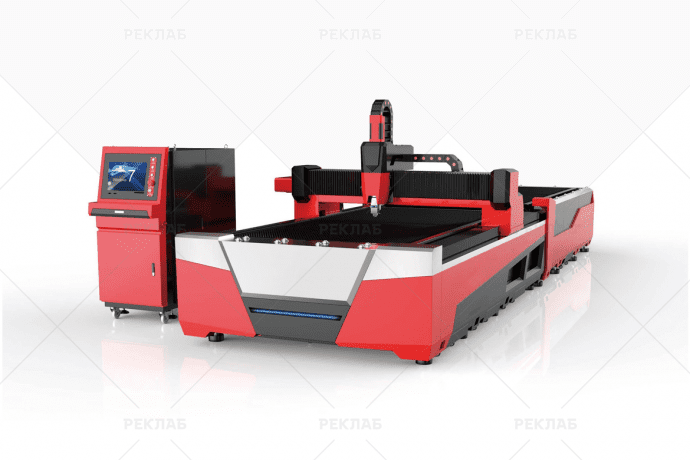

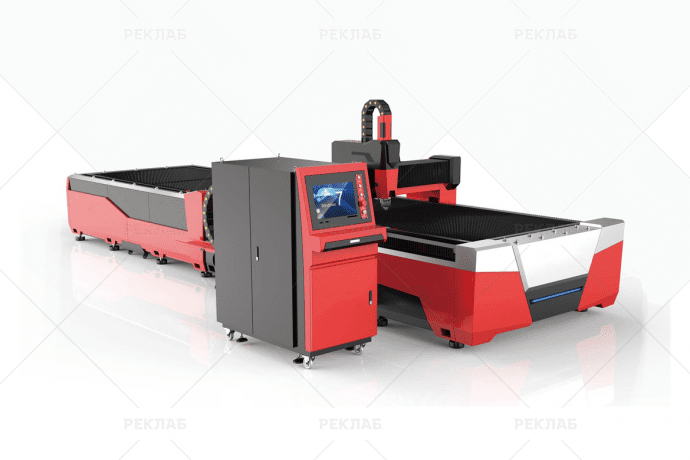

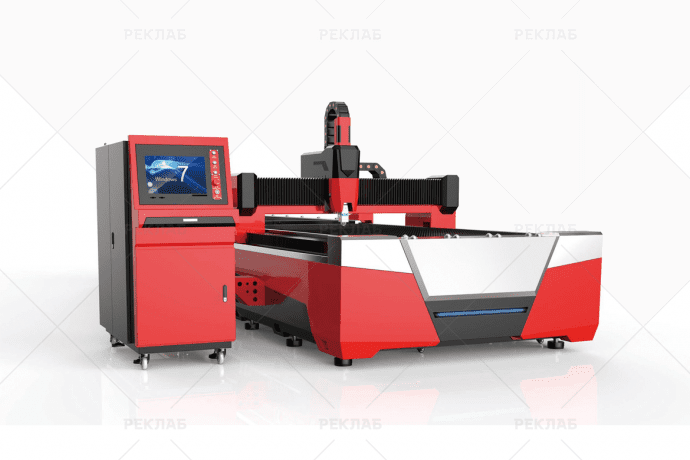

Лазерный станок для резки металла Raylogic FBX EX 1530
Лазерный станок для резки металла Raylogic FBX EX 1530
Лазерный станок для резки металла Raylogic FBX EX 1530
Лазерный станок для резки металла Raylogic FBX EX 1530

Raylogic FBX EX 1530

В наличии на складе:

1 в наличии
Add to Wishlist
Compare

Размер рабочей области: 1500х3000

Мощность источника: 750, 1000, 1500, 2000, 3000, 4000, 6000 Вт

Высота рабочей области: 120 мм

Тип лазерного источника: Волоконный иттербиевый

Тип охлаждения источника: Жидкостное

Тип охлаждения лазерной головы: Жидкостное

Используемые газы для работы: Воздух, Кислород, Азот, Аргон

1 в наличии

  • Размер рабочей области: 1500х3000
  • Мощность источника: 750, 1000, 1500, 2000, 3000, 4000, 6000 Вт
  • Модель лазерного источника: Raycus (КНР), IPG (Россия)
  • Дополнительные опции: сменные паллеты
  • Структура рабочей поверхности, стандартно: Зубчатые ламели
  • Высота рабочей области: 120 мм
  • Тип лазерного источника: Волоконный иттербиевый
  • Длина волны излучения: 1060-1080 нм
  • Тип охлаждения источника: Жидкостное
  • Тип охлаждения лазерной головы: Жидкостное
  • Оптимальный теплоноситель: Дистиллированная вода
  • Используемые газы для работы: Воздух, Кислород, Азот, Аргон
  • Габариты волоконного источника : 650х900х150 мм
  • Системы комфортной эксплуатации: Управление и настройка необходимых узлов лазерного комплекса, Отдельные параметры режимов раскроя и врезки, Автоматическая оптимизация задания раскроя, Улучшенная функция перфорации – FLYCUT, Оптимальное расположение деталей – NESTING, Функция охлаждения контура реза – LEAD POS, Функция микро-перемычек – MICRO JOINT, Дистанционная диагностика
  • Системы аварийной защиты: Защита режущей головы от столкновения с посторонними предметами, Аварийная остановка сервоприводов при опасности столкновения режущей головы с посторонними предметами
  • Бренды используемых компонентов: Кабели – Helukabel(Германия), Электрические компоненты – Schneider(Франция), Сервоприводы – Yaskawa(Япония), Косозубая реечная передача – YYC(Тайвань), Направляющие – CSK(Тайвань), Режущая голова – Raytools, WSX(Швейцария/КНР), Электропневматический преобразователь – SMC(Япония)
  • Скорость холостых перемещений X/Y/Z: 150/150/10 м/мин
  • Векторные ускорения X/Y: 1.2 g
  • Точность позиционирования: 0.01 мм
  • Точность повторения: 0.05 мм
  • Срок службы лазерного источника : до 100 000 ч
  • Мотор оси Х: Сервомотор Yaskawa мощность 1300Вт
  • Привод оси Х: Сервопривод Yaskawa
  • Передача оси Х: Косозубая рейка 24мм и шестерня
  • Направляющая оси X: Стальная линейная направляющая квадратного профиля 28мм
  • Моторы оси Y: Два Сервомотора Yaskawa суммарной мощностью 3600Вт
  • Привод оси Y: Сервопривод Yaskawa
  • Передача оси Y: Косозубая рейка 24мм и шестерня
  • Направляющие оси Y: Стальные линейные направляющие квадратного профиля 28мм
  • Мотор оси Z: Сервомотор Panasonic мощность 800Вт
  • Привод оси Z: Сервопривод Panasonic
  • Передача оси Z: Косозубая рейка 24мм и шестерня
  • Направляющие оси Z: Стальные линейные направляющие квадратного профиля 28мм
  • Количество концевых датчиков: 6 шт
  • Тип концевых датчиков на Осях X,Y: бесконтактные Omron, 4 шт
  • Тип концевых датчиков на Оси Z: контактные, 1 шт / Ёмкостный магнитный BCS 100, 1 шт
  • Система управления: CypCut
  • Тип данных: G-code
  • Операционная система: Windows 7/10
  • Дисплей на стойке управления: 21″
  • Порт передачи данных: USB, EtherNet, RS485, RS232
  • Язык управляющей программы: Английский
  • Объем памяти ПК: 500 Гб
  • Типы допустимых файлов: AI, PLT, DXF, DWG
  • Минимальный размер перфорации: 0.1 мм
  • Диаметр коллиматорной линзы: 30 мм
  • Диаметр фокусирующей линзы: 30 мм
  • Электропитание: Переменное напряжение(AC) 380V/ Частота, 50HZ
  • Потребляемая мощность: <10 000 w
  • Габариты: 8400х3150х1900 мм
  • Масса: 8 800 кг
  • Контроль качества : Двухуровневый – Представительство Реклаб в КНР/Реклаб(Россия)
  • Гарантия: 12 мес.
